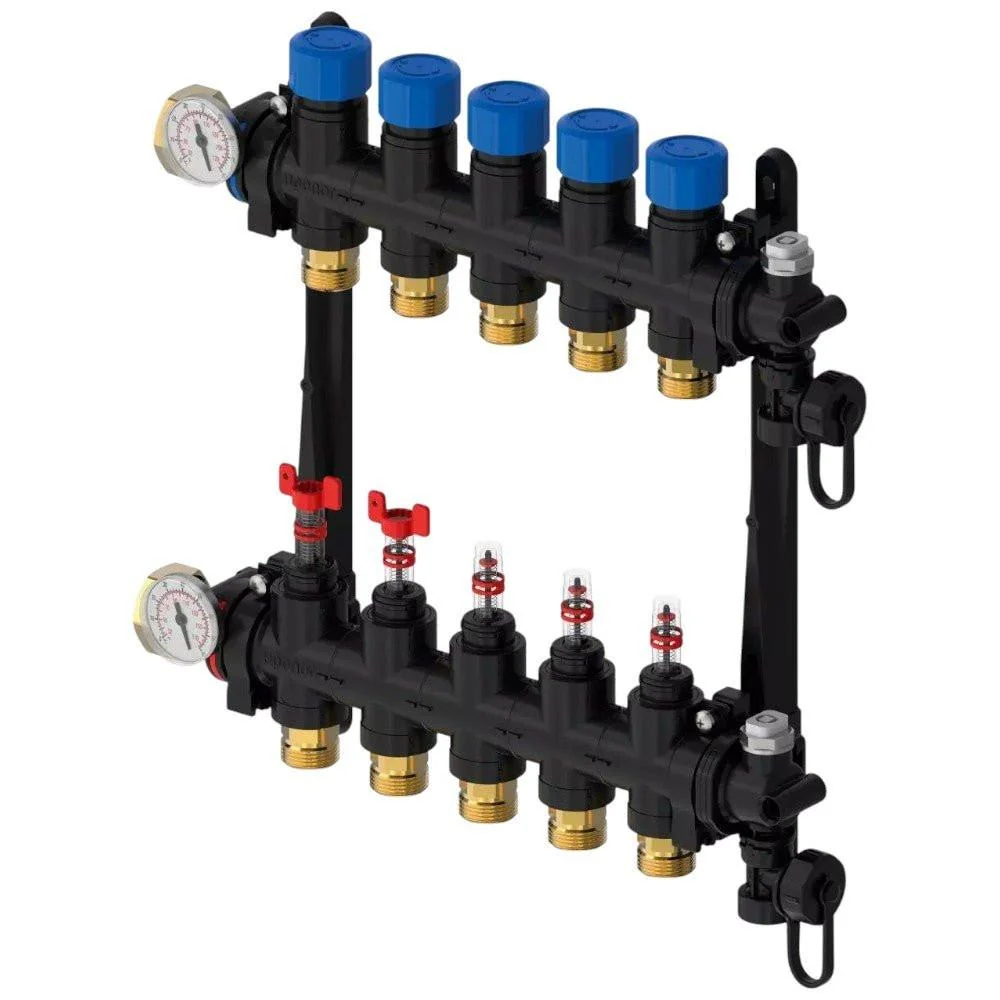

Uponor Vario M osztó-gyüjtő áramlásmérővel, 5×3/4″
Ez az osztó-gyűjtő egység a Uponor „Vario M” sorozatába tartozik, és kifejezetten felületfűtés/felülethűtés rendszerekhez lett kialakítva. Az 5 körös, 3/4″ eurokónusz csatlakozással rendelkező változat áramlásmérővel is fel van szerelve, így lehetővé teszi az egyes körök térfogatáramának pontos szabályozását, diagnosztikáját és optimalizálását. A műanyag (üvegszál-erősítésű poliamid) konstrukció könnyű és korrózió-álló, alkalmas modern fűtési/hűtési rendszerekbe. Telepítése egyszerűbb, mint hagyományos fém osztó-gyűjtőké, ugyanakkor megbízható működést kínál.Ez a típus tehát ideális választás, ha egy többkörös fűtési/hűtési rendszerben szeretnéd biztosítani a körönkénti szabályozhatóságot és áramlásmérés lehetőségét.
Főbb jellemzők
- 5 körös kivitel, tehát öt külön áramkörről lehet gondoskodni a gyűjtő-elosztón keresztül.
- Csatlakozások: a körök felé ¾″ (G 3/4″) eurokónusz („Eurocone”) csatlakozás, ami a szabványos fűtési / épületgépészeti rendszer-csatlakozásokhoz illeszkedik.
- Integrált áramlásmérőkkel (flow-mérőkkel) ellátott szelekciós egység, amely lehetővé teszi az egyes körök térfogatáramának mérését és beállítását.
- Anyag: üvegszál-erősítésű poliamid (FR-PA vagy „glass-reinforced polyamide”), amely könnyű, korrózióálló megoldást jelent fűtési/hűtési rendszerekben.
- Alkalmazás: elsősorban padlófűtés / felületfűtés (és felülethűtés) rendszerekhez, ahol fontos az egyes ágak szabályozhatósága és mérhetősége. (A gyártó „Vario M” sorozat leírása is erre utal.)
A kép csupán illusztráció!

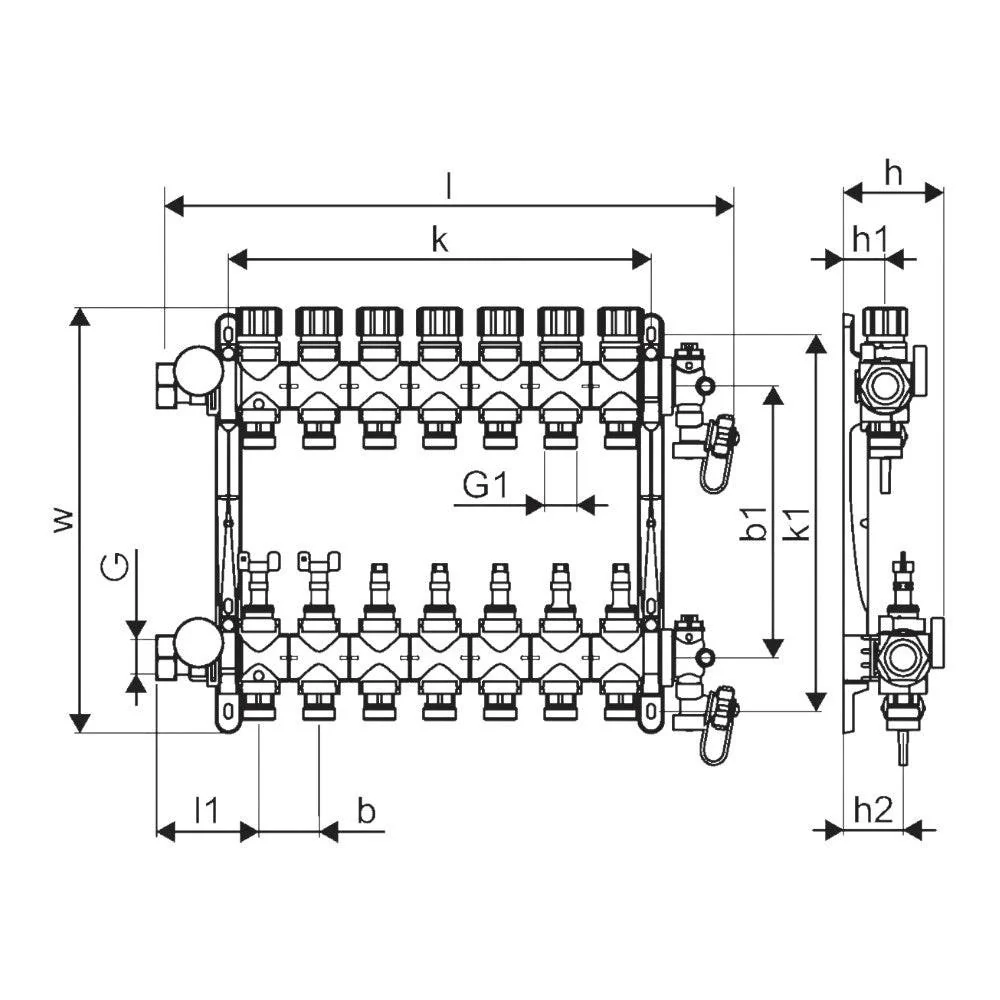

Műszaki adatok
- Hosszúság ≈ 370 mm
- Szélesség ≈ 360 mm
- Magasság ≈ 85 mm
- Tömeg: 2,08 kg
- Maximális üzemi nyomás: 6 bar
- Maximális üzemi hőmérséklet: 60 °C
- Áramlásmérők jellemző tartománya: pl. 0-5 l/perc az egyes körökben.
- A fő befogadó csatlakozás: a gyűjtő-elosztó egység „inlet” oldala 1″ (G1) menettel
Letölthető tartalom
Uponor Vario M osztó-gyüjtő áramlásmérővel, 5×3/4″ – Szerelési útmutató
