Fűtővíz puffertároló használati melegvíz készítéssel WGJ-BN INOX SOLAR
Szerkezet és rendeltetésszerű használat
A WGJ-BN INOX SOLAR egy kombinált puffertároló vízmelegítésre és használati melegvíz előállítására, beépített rozsdamentes acél fűtőtekerccsel hőcserélőként. Központi fűtési rendszerekbe való integrálásra kazánokkal, hőszivattyúkkal vagy napenergia felhasználására tervezték, és lehetővé teszi mind a fűtési energia tárolását, mind az ivóvíz folyamatos melegítését.
Belül két különálló fűtőtekercs található: az egyik fekete acélcsőből készült egy kiegészítő hőforráshoz (pl. napkollektorok), a másik pedig rozsdamentes acél bordázott csőből készült a hatékony használati melegvíz-melegítéshez, ami lehetővé teszi, hogy a készülék átfolyós vízmelegítőként is működjön. A tárolótartály maximális üzemi nyomása 0,3 MPa.
Műszaki jellemzők
A tartály burkolata fekete acéllemezből készült, és 100 mm vastag polisztirol hab réteggel van hőszigetelve; ez a szigetelés levehető és laminált köpennyel védett. A rozsdamentes acél tekercs nagy hőátadó felületet és a használati melegvíz gyors felmelegítését biztosítja.
A funkcionalitás bővítéséhez a ZUG "ELEKTROMET" EJK 1500 ÷ 9000 típusú elektromos fűtött patronjai használhatók. A kialakítás és a méretek a gyártó specifikációiban találhatók; a csatlakozásokat és a rögzítési pontokat a házon található jelölések szerint kell elkészíteni.
Biztonsági és összeszerelési utasítások
A tárolótartályt zárt fűtési rendszerekben csak működő biztonsági szeleppel együtt szabad üzemeltetni. A fűtővíz visszatérő vezetékére egy legfeljebb 0,3 MPa nyitási nyomású biztonsági szelepet kell felszerelni; ez a szelep véd a fűtőkörben fellépő túlzott nyomásnövekedés ellen.
A rozsdamentes acél tekercs hidegvíz bemeneténél és a szolár bemenetnél egy 0,67 MPa (6,7 bar) névleges nyitási nyomású biztonsági szelepet kell beszerelni. A biztonsági szelep és a tárolótartály közé tilos elzárószelepeket beszerelni, és a biztonsági szelep kimenetét tilos eltömíteni vagy eltorlaszolni.
Ajánlott kiegészítő alkatrészek
A tárolótartály élettartamának meghosszabbítása és a biztonsági szelep problémamentes működésének biztosítása érdekében a gyártó mechanikus szűrőrendszerek (pl. tekercselt szűrők) használatát javasolja a hidegvíz bemenetén, közvetlenül a biztonsági szelep előtt. Ezek a szűrők eltávolítják a szilárd szennyeződéseket, például a homokot, a korróziós részecskéket vagy az iszapot.
Elektromos kiegészítő fűtés esetén a garanciális időszak alatt csak szigetelt fűtőelemekkel ellátott patronos fűtőberendezések engedélyezettek; az ELEKTROMET EJK sorozata megfelel ennek a követelménynek. Minden kiegészítő alkatrészt a vonatkozó gyártói utasításoknak megfelelően kell telepíteni.
Karbantartás és üzemeltetés
A biztonsági szelep működését legalább havonta egyszer, valamint leszerelés után minden üzembe helyezés előtt ellenőrizni kell. Karbantartási vagy javítási munkák előtt az adott rendszereket le kell állítani és a biztonsági előírásoknak megfelelően biztosítani kell.
A tárolótartály és a vízrendszer javítását csak szakképzett személyzet végezheti. A rendszeres ellenőrzések és a szakszerű karbantartás növelik a készülék üzembiztonságát és élettartamát.
Fűtőpatron beszerelése
A jótállási időszak alatt csak szigetelt fűtőelemekkel ellátott, elektromos fűtésű patronok használhatók. Az ELEKTROMET EJK patronos fűtőtestek (EJK 1500 ÷ 9000 típus) használata ajánlott. A telepítést és az elektromos csatlakoztatást a gyártó előírásainak és a vonatkozó szabványoknak megfelelően kell elvégezni.
Alkalmazási területek és előnyök
A WGJ-BN INOX SOLAR olyan lakó- és kereskedelmi ingatlanokba alkalmas, ahol a fűtési rendszerek puffertárolójának és az igény szerinti melegvíz-készítésnek a kombinációjára van szükség. Különösen előnyös napkollektorokkal, hőszivattyúkkal vagy hagyományos kazánokkal rendelkező rendszerekben.
A nagy hőcserélő felület, a kompakt kialakítás és a jó hőszigetelés kombinációja gyors hőleadást és energiahatékonyságot tesz lehetővé. A rozsdamentes acél tekercs higiénikus melegvizet biztosít anélkül, hogy hosszabb ideig közvetlenül tárolná, ezáltal csökkentve a Legionella kockázatát.

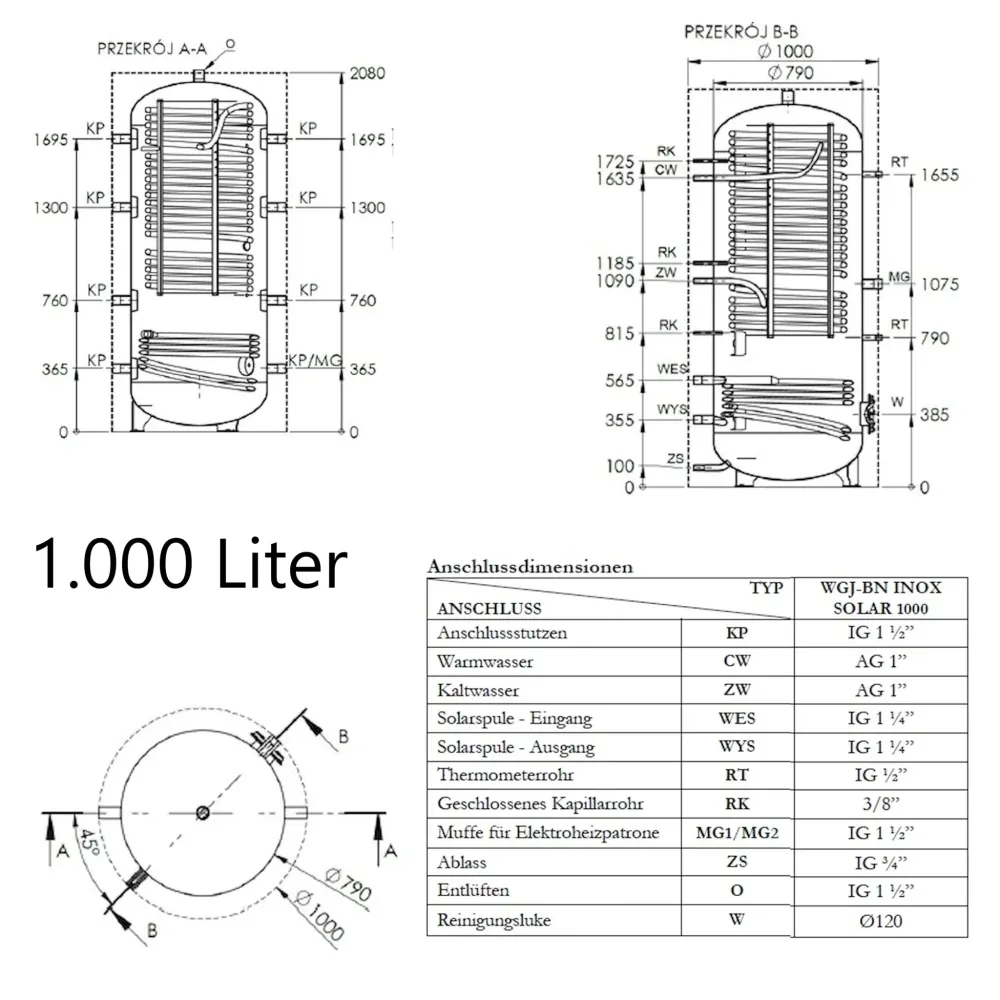

Műszaki adatok
Szállítási terjedelem
- Higiéniai tárolás 800 vagy 1000 liter
- 100 mm A szigetelés (2 félhéj levehető)
- Közgyűlés &Használati utasítás
